半導体製造施設の無菌で温度管理された環境の中で、シリコン ウェーハは何百もの複雑な処理ステップを経て旅を始めます。各段階で、ウェーハの表面は完璧にきれいでなければなりません。しかし、フォトレジストの剥離、エッチング、または堆積後は、有機残留物、自然酸化物、サブミクロン粒子などの微細な汚染物質が必然的に残ります。直径わずか数ナノメートルのこれらの目に見えない敵は、断線、短絡、またはデバイスの性能仕様を満たさないなどの致命的な欠陥を引き起こす可能性があります。化学薬品バスとリンスに依存する従来の湿式洗浄方法では、高アスペクト比構造の底部に到達するのが難しく、それ自体が汚染物質である化学残留物が残る可能性があります。これは、半導体プラズマ洗浄技術が解決するために開発された課題です。
半導体プラズマクリーナーは、プラズマ（電子、イオン、中性ラジカルを含むイオン化ガス）を使用して、下層の材料に損傷を与えることなく半導体表面から汚染を除去する特殊な半導体検査装置です。このプロセスは乾式で化学薬品を使用せず、最新の半導体デバイスの特徴である微細な部分を洗浄するのに非常に効果的です。この記事では、半導体に関する包括的な技術紹介を提供します。プラズマクリーナー。プラズマの基本的な物理学を探求し、典型的なシステムを構成するコンポーネントを分解し、性能を定義する主要な技術仕様を検討し、この半導体検査装置が半導体の製造とパッケージングにおいて果たす重要な役割について説明します。あなたが新しい機器を指定するエンジニアであっても、これらのツールを操作する技術者であっても、あるいは単に半導体サプライチェーンの主要なテクノロジーを理解したいと考えている人であっても、この記事は必要な必須の知識を提供します。

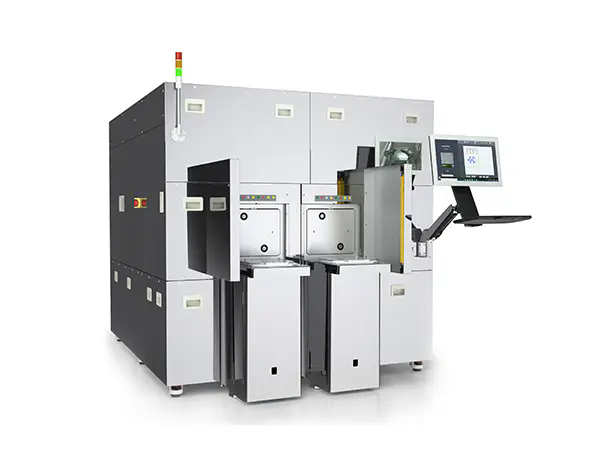

A 半導体プラズマクリーナーは、プラズマの独特の特性を利用して、半導体ウェハ、チップパッケージ、リードフレーム、その他の電子部品を洗浄する精密ツールです。このデバイスの中心部では、低圧ガス内で放電を生成し、反応性の高い環境を作り出します。このプラズマ (物質の 4 番目の状態) には、表面に物理的に衝突するイオン、汚染物質と化学反応するフリーラジカル、および放電の維持を助ける電子といった高エネルギー粒子の複雑なカクテルが含まれています。物理的作用と化学的作用の組み合わせにより、敏感な電子構造に損傷を与えることなく、有機残留物、酸化物、粒子汚染を効果的に除去します。
プラズマクリーニングの背後にある基本原理は驚くほど簡単に説明できますが、その実行方法は洗練されています。プロセス チャンバーは、制御された真空レベルまで排気されます。プロセスガス (通常は酸素、アルゴン、水素、または混合物) がチャンバーに導入されます。次に、高周波 (RF) またはマイクロ波電力がガスに適用され、ガスがイオン化されてプラズマが生成されます。プラズマ内では、酸素ラジカル (O*) が炭化水素汚染物質と積極的に反応し、それらを二酸化炭素や水蒸気などの揮発性副産物に変換し、その後真空システムによって排気されます。同時に、アルゴン イオンが物理的な衝撃を与え、粒子を取り除き、表面を活性化します。その結果、次の製造ステップに向けて準備が整った、化学的に活性化されたきれいな表面が得られます。
この洗浄メカニズムには、いくつかの重要な利点があります。このプロセスは完全に乾式で行われるため、液体化学薬品やそれに伴う廃棄物の処理が不要になります。また、熱損傷を避けるためにプラズマ温度を正確に制御できるため、本質的に穏やかです。最も重要なことは、等方性であるということです。つまり、液体洗浄液が届かない高アスペクト比の形状の内部も含めて、あらゆる方向から表面を洗浄できるということです。これらの理由により、半導体プラズマクリーナーは、高度な半導体製造、MEMS製造、デバイスパッケージングにおいて不可欠な半導体検査装置となっています。
現代的な半導体プラズマクリーナーは、いくつかの重要なサブシステムで構成される複雑な電気機械システムであり、それぞれが洗浄プロセスにおいて特定の役割を果たします。これらのコンポーネントを理解することは、このタイプの半導体検査装置の仕様、操作、保守を担当するエンジニアにとって不可欠です。次の表は、主要コンポーネントとその主な特性の詳細な内訳を示しています。
| 成分 | 関数 | 主要な選択基準 |
| 真空チャンバー | 処理環境を密閉し、プラズマ生成のための真空条件を維持します。 | 材質 (アルミニウム合金とステンレス鋼)、体積、内部形状、ベース圧力 (通常 10^-5 Torr)。 |
| RF電源とマッチングネットワーク | RF 電力 (通常 13.56 MHz) を生成して供給し、プラズマを生成して維持します。 | 周波数 (13.56 MHz は業界標準)、出力、インピーダンス整合機能。 |
| ガス供給システム | チャンバー内へのプロセスガス (O2、Ar、H2、CF4) の流れを制御および調整します。 | マスフローコントローラー (MFC)、ガス純度 (通常 99.999% 以上)、ガスラインの数。 |
| 真空排気システム | チャンバーを必要な真空レベルまで排気し、プロセス副生成物を除去します。 | ポンプの種類 (ロータリーベーン + ターボ分子)、排気速度、到達真空度。 |
| 電極アセンブリ | RF 電力をプラズマに結合します。容量結合または誘導結合の可能性があります。 | 電極の形状 (平行平板対リモート プラズマ)、材料 (アルミニウム、シリコン)、冷却。 |
| 圧力制御システム | スロットルバルブと圧力センサーにより安定したプロセス圧力を維持します。 | 圧力センサーの種類（静電容量式マノメーター、ピラニゲージ）、制御精度、応答時間。 |
| 制御監視システム | すべてのシステム機能を統合し、プロセスパラメータを監視します。多くの場合、HMI タッチスクリーンが含まれています。 | ソフトウェアインターフェイス、データロギング、レシピ管理、アラーム機能、接続性（自動化用のSECS/GEM）。 |
当社の工場では、これらのコンポーネントの統合と最適化に特に重点を置いています。たとえば、RF 周波数の選択は、プラズマ密度とイオン エネルギーに大きな影響を与えます。 13.56 MHz は産業、科学、医療 (ISM) 周波数帯域として分類されているため業界標準ですが、電極構成の選択によってチャンバーがダイレクト プラズマ モードで動作するかダウンストリーム プラズマ モードで動作するかが決まります。直接プラズマ (容量結合) システムは物理的洗浄や表面活性化に適したより高エネルギーのプラズマを生成しますが、ダウンストリーム (誘導結合) システムはより穏やかでイオン損傷を回避するため、敏感な半導体デバイスに最適です。
完全に特徴づけるには半導体プラズマクリーナー、エンジニアは、洗浄能力、スループット、および運用範囲を定義する一連の技術仕様を理解する必要があります。これらのパラメータはプロセスの結果に直接影響するため、このタイプの半導体検査装置を選択する場合は慎重に評価する必要があります。以下の表は、典型的な半導体プラズマ クリーナー システムの重要な仕様の詳細な概要を示しています。
| パラメータ | 代表的な値の範囲 | パフォーマンスへの影響 |
| チャンバー容積 | 20～200リットル | バッチサイズを決定します。チャンバーが大きいほど、より大きな基板や、実行ごとにより多くのウエハーを収容できます。 |
| RF電力出力 | 50W～10kW | 出力が高いほどプラズマ密度が高くなり、より頑固な汚染物質をより迅速に洗浄および除去できます。 |
| RF周波数 | 13.56 MHz または 2.45 GHz (マイクロ波) | 13.56 MHz が標準です。マイクロ波 (2.45 GHz) は、特殊なプロセス向けに、よりイオン化されたプラズマを生成します。 |
| ベース圧力 | 10^-5 ～ 10^-6 トール | ベース圧力が低いとバックグラウンド汚染が減少し、プロセスの純度が向上します。 |
| プロセス圧力 | 50～500mTorr | 圧力が低いほど、より指向性のあるイオン衝撃が生成されます。圧力が高くなると化学反応が促進されます。 |
| ガス流量制御 | 0 ～ 500 sccm (標準立方センチメートル/分) | 正確な流量制御により、再現可能なガス組成と洗浄結果が保証されます。 |
| 温度均一性 | 基板全体で +/- 5°C | 均一な温度により、基板のすべての部分にわたって一貫した洗浄が保証されます。 |
| プラズマの均一性 | 通常、チャンバー全体で +/- 5% の変動 | 良好な均一性により、バッチ内のすべての基板が同じ洗浄量を受けることが保証されます。 |
| サイクルタイム | 2 ～ 20 分 (ポンプを下げて排気します) | サイクルタイムが短いほどスループットが向上します。洗浄効果とのバランスが重要です。 |
これらの仕様は任意ではありません。たとえば、プロセスガスが導入される前にチャンバー内の残留水蒸気と酸素を最小限に抑え、不要な反応を防ぐには、10^-5 Torr のベース圧力が不可欠です。 13.56 MHz の RF 周波数は国際的に合意された ISM 周波数であり、無線通信への干渉を避けるために選択されています。ガス流量制御の精度は、通常、熱式質量流量コントローラーで達成されますが、バッチ間の再現性を確保するには、設定値の +/- 1% 以内に維持する必要があります。当社の工場では、綿密な校正基準を維持し、すべてのシステムに詳細なプロセス認定パッケージを提供し、お客様がプロセスを検証するために必要なデータを確実に入手できるようにしています。
プラズマ洗浄が広く採用される前は、半導体メーカーは主に湿式化学洗浄法に依存していました。これらのプロセスでは、ウェーハを一連の化学浴に浸漬する必要があります。通常は、「ピラニア」溶液 (硫酸と過酸化水素) や RCA クリーン (SC-1 および SC-2) などの酸と酸化剤の強力な混合物です。湿式洗浄は多くの用途に効果的ですが、デバイスの寸法が縮小するにつれて問題が増大する固有の制限があります。業界がミクロンスケールからサブ 100nm スケールに移行するにつれて、ウェットクリーニングの制限が重要になり、プラズマベースの技術が優れた代替手段として登場しました。
ワイヤボンディングプロセスでの歩留り低下に悩まされていた大手半導体パッケージング施設の経験を考えてみましょう。組立ラインではボンドパッドを準備するために湿式洗浄ステップが使用されていましたが、歩留まりは頑固に 95% 未満のままでした。原因は微小汚染でした。残留洗浄剤と水分がボンドパッド表面の下に閉じ込められ、金線の信頼性の高い取り付けが妨げられていました。プロセスを評価した後、エンジニアリング チームはウェット洗浄ステップをプラズマベースの洗浄プロセスに置き換えました。歩留まりはすぐに 99.3% に跳ね上がり、包装ラインはこのパフォーマンスを 3 年以上維持しました。これは孤立した話ではありません。それは業界の根本的な変化を反映しています。
ウェット クリーニングと比較したプラズマ クリーニングの利点は数多くあり、重要です。
1. 化学残留物がありません。ウェットクリーニングは化学薬品を使用しているため、慎重に洗い流す必要があります。リンスが不完全だと残留物が残り、後続のプロセスを妨げ、接着不良や腐食を引き起こす可能性があります。プラズマ洗浄は乾式プロセスであり、揮発性副産物 (ガス) のみが生成され、残留物を残さずポンプで排出されます。
2. 機械的損傷がないこと。ウェットクリーニングで必要な物理的な撹拌は、繊細な構造が崩れたり剥がれたりする原因となる可能性があります。これは、MEMS デバイスの高アスペクト比機能や、高度なパッケージングのボンド パッドなどの脆弱な構造にとって特に重要です。プラズマ洗浄は機械的な力を完全に回避します。
3. 等方性洗浄作用。ウェット クリーニングは、表面の特徴に出入りする液体化学薬品に依存します。液体の表面張力により、液体が狭い溝の底に到達することが妨げられることがあります。プラズマ中の反応性ラジカルはガス状であるため、フィーチャの形状に関係なく、すべての露出した表面に浸透して洗浄できます。
4. 低いプロセス温度。ウェットクリーニングでは、必要な反応速度を達成するために高温が必要になることが多く、これにより材料にストレスがかかり、熱膨張の不一致が生じる可能性があります。プラズマ洗浄は周囲温度に近い温度で実行できるため、洗浄対象の材料の完全性が維持されます。
5. 有害廃棄物を出さない。ウェットクリーニングの化学副産物は有害廃棄物として処理および処分する必要があり、環境コンプライアンスに多大なコストがかかります。プラズマ洗浄ではガス状副生成物のみが生成されるため、標準的な除害システムを使用して洗浄できます。
6. 一貫した再現可能な結果。電力、圧力、ガス流量などのプラズマパラメータの制御は非常に正確です。うまく設計された半導体プラズマクリーナーすべてのバッチで同一の条件を生成し、ウェットクリーニングに影響を与えるバッチ間の変動を排除します。
7. プロセスステップの削減。ウェットクリーニングには通常、洗浄槽への浸漬、すすぎ、乾燥という複数のプロセスステップが必要です。プラズマ クリーニングは 1 ステップの簡単な操作です。これにより、機器の設置面積、処理時間、オペレーターの操作が削減されます。
業界のプラズマクリーニングへの移行は、単に技術的な好みによるものではありません。それは経済的かつ品質上の要件です。半導体デバイスの小型化が進み、パッケージング技術の要求がますます厳しくなるにつれて、乾燥した、残留物がなく、損傷のない洗浄方法の必要性はますます高まるでしょう。半導体プラズマ クリーナーは、これらの厳しい要件を満たす実証済みの成熟したテクノロジーです。
を評価するエンジニアからの最もよくある質問の 1 つは、半導体プラズマクリーナーそれは、この装置で実際に何を除去できるのかということです。答えは、プラズマの種類と選択したプロセスガスによって異なります。プラズマ洗浄は 3 つの主要なカテゴリの汚染に対処でき、それぞれに異なるアプローチと化学反応が必要です。これらのカテゴリを理解することは、プロセス開発と装置の選択に不可欠です。当社の工場は、特定の汚染タイプに合わせて最適化されたプロセスレシピを備えた、包括的なプラズマ洗浄ソリューションを開発しました。
カテゴリー 1: 有機汚染。このカテゴリには、半導体プロセス中に混入するフォトレジスト残留物、指紋、油、グリース、その他の炭化水素が含まれます。これらの汚染物質は、多くの場合、目に見えない薄い膜として存在し、その後の堆積や結合を妨げる可能性があります。有機物除去の標準的なアプローチは酸素プラズマです。活性酸素ラジカルは有機材料内の炭素および水素と反応し、揮発性の二酸化炭素と水蒸気を形成し、排出されます。プラズマは、低温で非常に効率的で非破壊的な「燃焼」プロセスとして機能します。特に頑固な有機残留物の場合、酸素とアルゴンまたは水素の混合物を使用して化学反応を促進できます。
カテゴリー 2: 無機汚染。このカテゴリには、自然酸化物 (二酸化ケイ素、酸化アルミニウム)、金属酸化物、およびその他の無機残留物が含まれます。これらの汚染物質は通常、還元プラズマを使用して除去されます。一般的なアプローチは水素-アルゴン プラズマで、水素ラジカルが金属酸化物を還元して純粋な金属に戻し、酸化物層を効果的に除去します。あるいは、フッ素ベースのプラズマ (CF4 または SF6 を使用) を使用して酸化物をエッチングすることもできますが、フッ素は攻撃性があり、下にある材料を損傷する可能性があるため、これは注意して行う必要があります。基板の表面を変えることなく酸化物を除去するには、ガス混合物の選択とプロセスパラメータを注意深く調整する必要があります。酸化物の場合、プラズマは酸化物を金属状態に還元し、層を除去して表面を活性化して接着させます。
カテゴリー 3: 粒子状汚染。このカテゴリには、表面に沈着する微細な塵粒子、金属フレーク、その他の粒子が含まれます。これらは後続のプロセスで欠陥を引き起こし、漏電の原因となる可能性があります。微粒子の除去は、アルゴン プラズマを使用した物理的スパッタリングによって実現されます。アルゴン イオンは粒子を取り除くのに十分なエネルギーで表面に衝突し、粒子は真空システムによって運び去られます。これは純粋に物理的な洗浄プロセスであり、さまざまなサイズの粒子を除去するのに効果的です。ただし、表面やデバイスの機能への損傷を避けるために、適切なエネルギーを加える必要があります。
次の表は、適切なプラズマ化学に対する汚染の種類のより詳細なマッピングを示しています。
| 汚染の種類 | 一般的な情報源 | プラズマ化学 | クリーニング機構 |
| フォトレジスト残留物 | リソグラフィー、エッチング、剥離工程 | アルゴン支援による酸素プラズマ (O2) | 化学酸化: O* + CxHy → CO2 + H2O |
| 自然酸化物(SiO2) | 取り扱いおよび加工中の空気への暴露 | 水素・アルゴンプラズマ（H2/Ar） | 化学還元: H* + SiO2 → Si + H2O |
| 金属酸化物（Al2O3、CuO） | 加工中、特に高温での酸化 | アルゴンキャリアを使用した水素プラズマ (H2) | 化学還元: H* + MO → M + H2O |
| 指紋、油、グリース | 作業者の取り扱いと保管 | 酸素プラズマ＋フッ素クリーン | 化学的な酸化と揮発 |
| 微粒子（粉塵、金属粉） | 周囲環境、機器の磨耗 | アルゴンスパッタリングプラズマ | 物理的衝撃: Ar+ + 粒子 → 排出 |
| フロン類残留物 | CF4 または SF6 ガスによるプラズマエッチング | Arによる酸素プラズマ | フルオロカーボン膜の化学酸化 |
当社の工場は、包括的なプロセス開発サービスを提供し、お客様が特定の汚染の課題に合わせてプラズマ洗浄レシピを最適化できるよう支援します。当社は数百もの基板や汚染物質に対する確立されたプロセスのデータベースを維持しており、当社の技術チームは独自の用途に合わせてカスタマイズされたレシピを設計できます。これにより、半導体プラズマ クリーナーが特定の製造要件に合わせて最適なパフォーマンスを発揮できるようになります。
半導体プラズマ洗浄はウェーハ製造には不可欠ですが、パッケージング段階への影響はおそらくさらに深刻です。パッケージング (半導体ダイを外界に接続し、機械的および環境的保護を提供するプロセス) には、ダイの取り付け、ワイヤボンディング、カプセル化、およびリードの形成という一連の重要なステップが含まれます。これらの各ステップでは、強力で信頼性の高い接続を確保するために、清潔で化学的に活性な表面が必要です。パッケージング段階の汚染物質は歩留まりの低下や現場での故障の主な原因であり、プラズマ洗浄がそれらを除去する最も効果的な方法であることが証明されています。
プラズマ洗浄がパッケージングの歩留まりに及ぼす影響を理解するには、ワイヤ ボンディング プロセスを考慮してください。ワイヤボンディングは成熟した技術ですが、ダイとリードフレーム間の電気接続を行うための主要な方法として依然として使用されています。このプロセスでは、超音波エネルギー、熱、圧力を使用して、金または銅のワイヤとダイ上のボンド パッドの間に溶接を形成します。信頼性の高い接合を形成するには、接合パッド表面に有機汚染、酸化物、微粒子が存在しない必要があります。これらの汚染物質はバリアとして機能し、強力な溶接に必要な金属間の密着を妨げます。その結果、結合が弱くなり、後続の加工中または製品の寿命の間に破損する可能性があります。
一般的な半導体組立ラインでは、ダイのバッチのボンド パッド表面が、ダイシング ソー、保管、または取り扱いによる残留物で汚染されている可能性があります。初期のワイヤ ボンドの収率は 95% である可能性があります。これは、ボンドの 5% が弱いか非粘着性であることを意味します。これは直接スクラップに変換されます。弱い結合はすべて再加工が必要になるか、ダイが廃棄されることになります。ここで、ワイヤボンディングの直前に適用されるプラズマ洗浄ステップの効果を想像してください。プラズマは有機残留物を除去し、自然酸化物を還元し、ボンドパッド表面を化学的に活性化して、ボンディングを容易にします。プラズマ洗浄されたバッチの収率は 99.5% に増加し、接着不良率が 90% 減少します。これは理論的な計算ではありません。これは、多数の包装ラインによって達成された現実世界の結果です。
プラズマ洗浄から大きな恩恵を受ける他の梱包プロセスには次のものがあります。
プラズマ洗浄がパッケージングの歩留まりに及ぼす影響は定量化できます。次の表は、プロセス フローにプラズマ洗浄ステップを導入した後に包装ラインで観察された典型的な改善を示しています。
| 包装工程 | プラズマ洗浄前の収量 | プラズマ洗浄後の収量 | 収量の向上 |
| ワイヤーボンディング（金ボールボンド） | 94-96% | 99-99.5% | 3～5% |
| ダイアタッチ（接着剤） | 92-94% | 98.5～99.5% | 4～6% |
| アンダーフィル (ボイドフリーフロー) | 88-92% | 97-98.5% | 6～8% |
| 成形（接着） | 90-93% | 97-98% | 4～6% |
当社の半導体プラズマ クリーナー システムは、パッケージング用途を念頭に置いて設計されており、調整可能な電極間隔、バッチ処理機能、自動処理システムとの統合などの機能を備えています。私たちは、半導体パッケージングの大量生産環境では、信頼性と再現性が交渉の余地のないものであることを理解しています。当社の装置は、収量を最大化し、廃棄物を削減するために必要な一貫したパフォーマンスを提供します。
適切なものを選択する半導体プラズマクリーナー特定のアプリケーションにとって、技術要件と運用上の制約を体系的に評価する必要がある重要な決定です。選択には、洗浄効果、スループット、コスト、既存のプロセスとの互換性などの要素のバランスが関係します。半導体プラズマ クリーナーは多額の設備投資であり、間違ったシステムを選択すると、最適なパフォーマンスが得られず、無駄な出費が発生する可能性があります。当社の工場は、お客様がこのプロセスをナビゲートし、ニーズに最適なシステムを選択できるように、構造化された選択フレームワークを開発しました。
ステップ 1: 除去する汚染物質を定義します。最初のステップは、除去する必要がある汚染の種類を特定することです。それは有機物 (フォトレジスト、オイル)、無機物 (酸化物)、または粒子ですか?汚染物質が異なれば、必要なプラズマの化学的性質やプロセス条件も異なります。たとえば、酸素プラズマは有機物の除去に効果的ですが、水素プラズマは酸化物の除去に必要です。半導体プラズマ クリーナーの選択は、必要なガス化学をサポートする必要があります。
ステップ 2: 基板の特性を評価します。基板の材質と形状は重要な選択要素です。素材は何ですか？シリコン、ガリウムヒ素、それともセラミックでしょうか?この材料は特定のプラズマ条件に敏感な場合があります。たとえば、一部の材料はイオン衝撃による損傷を受けやすく、「ソフト」プラズマ (ダウンストリーム プラズマ構成) を必要とします。形状も重要です。基板には物理的な衝撃によって損傷を受ける可能性のある脆弱な構造がありませんか?等方性クリーニングを必要とする高アスペクト比機能はありますか?これらの質問に対する答えによって、必要な電極構成と出力密度が決まります。
ステップ 3: スループット要件を評価します。1 時間あたり何枚の基板を洗浄する必要がありますか?これにより、必要なチャンバー サイズとバッチまたはインライン構成が決まります。大量生産の場合は、基板のバッチを収容できる大きなチャンバーが望ましいです。研究開発には、迅速な対応が可能な小型のチャンバーがより適切です。半導体プラズマ クリーナーのサイクル タイム (ポンプダウン、プロセス、排気を含む) は、全体の生産タクト タイムと一致する必要があります。
ステップ 4: クリーンルーム環境を評価します。半導体製造環境は高度に管理されています。半導体プラズマ クリーナーは、清浄度クラス、換気、電磁両立性などのクリーンルーム仕様に準拠する必要があります。機器の設置面積と利用可能な床面積も考慮する必要があります。
ステップ 5: ガスの供給と削減を評価します。半導体プラズマ クリーナーには、高純度のプロセス ガスの供給と、排気ガスを軽減 (安全に処理) する手段が必要です。ガス供給システムは、必要なガスを正しい流量と純度で供給できなければなりません。軽減システムは、プラズマ洗浄プロセスによって生成される特定の副生成物 (揮発性有機化合物、フッ素化合物など) を処理できるように設計する必要があります。
ステップ 6: 自動化と統合を検討します。最新の半導体製造施設では、半導体プラズマ クリーナーがスタンドアロン ツールであることはほとんどありません。通常、自動化された生産ラインに統合されます。システムは、通常 SECS/GEM プロトコル (SEMI 機器通信標準/汎用機器モデル) を通じて、工場のオートメーションおよび制御システムとインターフェースできる必要があります。
次の表は、主要な決定要因と、選択プロセスの各段階で回答する必要がある質問をまとめたものです。
| 選択要素 | 質問事項 |
| 汚染の種類 | どのような物質を除去する必要がありますか? (有機物、酸化物、粒子?) |
| 基板の特性 | 素材は何ですか？壊れやすいですか？高アスペクト比機能はありますか? |
| スループット要件 | 1 時間あたり何枚の基板を処理する必要がありますか? |
| クリーンルーム環境 | クリーンルームクラスとは何ですか？利用可能な床面積はどれくらいですか? |
| ガスの供給と削減 | どのようなプロセスガスが必要ですか?排気ガスはどのように軽減されるのでしょうか？ |
| 自動化と統合 | システムはファクトリーオートメーション（SECS/GEM）と統合する必要がありますか? |
当社の工場の技術チームは、詳細な技術データ、プロセスのデモンストレーション、費用対効果の分析を提供して、選択プロセスを支援します。当社は、各アプリケーションが固有であることを理解しており、お客様が特定のニーズに最も効果的かつ効率的な洗浄ソリューションを提供する半導体プラズマ クリーナーを選択できるよう支援することに尽力しています。
質問 1: プラズマ洗浄は、半導体ウェーハまたはデバイスの表面に損傷を与えますか?
回答: 正しいプロセス パラメータで操作すると、プラズマ クリーニングは穏やかな非破壊プロセスになります。重要な要素は、RF 出力レベル、プロセス圧力、プロセス ガスの選択です。直接プラズマ (容量結合) システムは、より高いイオン エネルギーを持つプラズマを生成し、強力な洗浄や表面活性化に使用できます。傷つきやすい材料の場合は、ダウンストリーム プラズマ システム (プラズマが遠隔で生成され、中性ラジカルがウェーハに輸送される) を使用して、イオン衝撃による損傷を回避できます。当社は、プラズマ洗浄レシピが基板に損傷を与えないことを保証するための包括的なプロセス開発サービスを提供します。
質問 2: 酸素プラズマ洗浄とアルゴンプラズマ洗浄の違いは何ですか?
回答: 酸素プラズマクリーニングは主に化学反応に依存しています。活性酸素ラジカルは有機汚染物質を酸化し、揮発性の二酸化炭素と水蒸気に変えます。アルゴン プラズマ クリーニングは主に物理的なプロセスです。アルゴン イオンが表面に物理的に衝突し、粒子を取り除き、薄い層を物理的にスパッタリングします。酸素プラズマは有機残留物の除去に最適ですが、アルゴンプラズマは表面活性化と化学結合していない粒子の除去に使用されます。多くのプラズマ洗浄プロセスでは、酸素とアルゴンの混合物を使用して、化学的洗浄作用と物理的洗浄作用を組み合わせています。
質問 3: 半導体プラズマ クリーナーの一般的なプロセス サイクル タイムはどれくらいですか?
回答: 一般的なプラズマ洗浄プロセスのサイクル時間は 5 ～ 20 分です。これには、ポンプダウン時間 (真空を達成するため)、プロセス時間 (プラズマ洗浄ステップ)、および排気時間 (チャンバーを大気圧に戻すため) が含まれます。実際のサイクル時間は、チャンバー容積、真空ポンプ速度、および必要な洗浄時間によって異なります。当社工場の半導体プラズマ クリーナー システムは、迅速なポンプダウンと効率的な処理を実現するように設計されており、標準的なバッチ アプリケーションの場合、通常のサイクル タイムは 8 ～ 12 分です。
質問 4: 半導体プラズマ クリーナーは、組み立てられたデバイスやパッケージの洗浄に使用できますか?
回答: はい、プラズマ洗浄は組み立てられたデバイスやパッケージの洗浄に広く使用されています。これは、汚染物質を除去し、接着力を向上させるために、成形またはカプセル化の前に実行されることがよくあります。プラズマ処理は、繊細なコンポーネントに損傷を与えることなく、ダイ、ワイヤボンド、リードフレームを含むアセンブリ全体の表面を効果的に洗浄できます。組み立てられたデバイスの性能への影響を避けるために、正しいプロセス パラメーターを選択するように注意する必要があります。
質問 5: プラズマ クリーニングで最も一般的な RF 周波数はなぜ 13.56 MHz ですか?
回答: 13.56 MHz の周波数は、国際的に認められた産業、科学、医療 (ISM) 周波数帯域です。これは、この周波数で動作する機器はライセンスを取得する必要がなく、無線通信に干渉しないことを意味します。この割り当てにより、13.56 MHz がプラズマ処理装置の実用的な標準になります。 2.45 GHz (マイクロ波) などの他の ISM 周波数も特殊なプラズマ アプリケーションに使用されますが、13.56 MHz が最も広く使用されている標準です。
深センCKDテクノロジー株式会社,2010年に設立され、中国の技術革新の中心地に本社を置く同社は、最先端の半導体検査装置を含む、ハイエンドの精密塗布装置および半導体パッケージング装置の主要サプライヤーです。複数のブランドやモデルにわたる包括的な在庫と、あらゆる種類のアクセサリの豊富な在庫により、当社はお客様に安定した信頼性の高い継続的な生産を保証します。当社のプロフェッショナル エンジニア チームはターンキー ソリューションを提供し、シンガポール、マレーシア、ベトナム、タイでのローカライズされたサポートにより、お客様の生産に対する技術的および品質の保証を常に保証します。 CKD は、「精度、安定性、効率性」という基本的価値観に基づいて、世界中の数百の企業にインテリジェントな製造アップグレードを提供し、業界で幅広い認知と確固たる評価を獲得してきました。
の半導体プラズマクリーナーは現代の半導体製造とパッケージングの重要なコンポーネントです。物質の第 4 の状態であるプラズマの独特の特性を利用することにより、有機汚染の除去、自然酸化物の低減、および表面の洗浄のための、乾燥した、残留物がなく、損傷のない方法が提供されます。この技術は精密なエンジニアリングの基盤に基づいて構築されており、真空チャンバー、RF 電源、ガス供給システム、制御電子機器がすべて連携して動作し、制御されたプラズマ環境を作り出します。これまで検討してきたように、主要な技術仕様 (ベース圧力、RF 電力、ガス流量制御) は、システムの性能と洗浄能力を直接定義します。半導体プラズマクリーナーは単なる機器ではありません。これは、高歩留まりの半導体製造、MEMS 製造、および高度なパッケージングを可能にする重要な要素であり、後続のすべてのプロセス ステップの前提条件である表面の清浄度を提供します。
