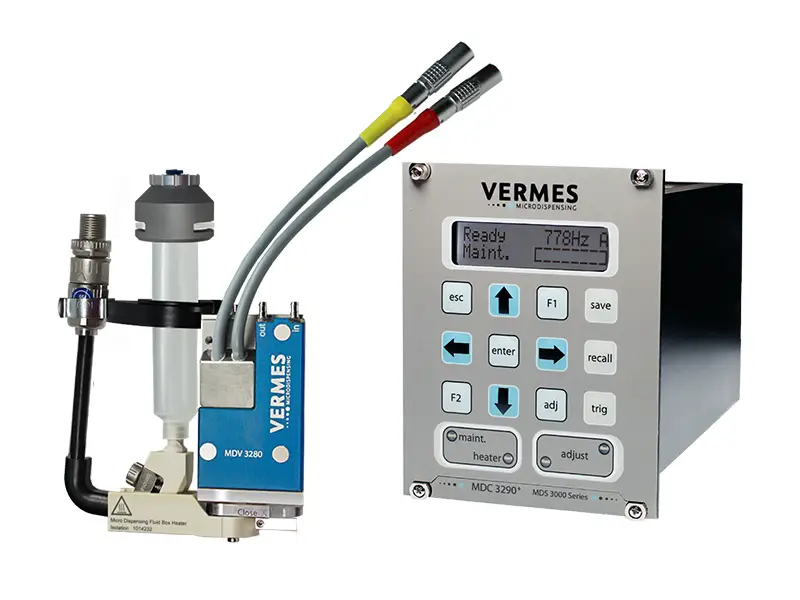

MDS 3280 シリーズ マイクロディスペンシング システム

● ヒートブロックを統合した革新的なクイックリリース液体カートリッジ

● 素早いセットアップのための上面キャリブレーション

●シンプルな操作でお掃除も簡単です。

●超高精度、非接触塗布

● 限られたスペースへのシームレスな統合

●高速ピエゾ技術

●非常に幅広い応用範囲

「クイックリリース液体カートリッジ」は革新的な接続技術を利用しており、バルブ本体とカートリッジ間のインターフェースに大きな柔軟性をもたらします。ネジのない設計を特徴としており、ラッチを反転するだけでカートリッジをバルブから取り外すことができるため、操作が簡単で、掃除も簡単です。

優れた塗布性能を実現するこのシステムは、人間の髪の毛よりも小さいドット (150 ミクロン) を高周波で噴射すると同時に、優れた一貫性と再現性を維持し、効果的に生産性を向上させ、コストを削減します。

主な利点

MDS 3280 シリーズ マイクロ ディスペンス システムは、実証済みのピエゾ駆動テクノロジーに基づいており、非接触ディスペンスの利点をすべて提供します。

MDS 3280 シリーズの際立った特長は、まったく新しいバルブ本体設計であり、最適なパフォーマンス、コスト効率、高い生産性を確保しながら、一貫した再現性のあるドットによる優れた塗布結果を実現します。

「トップサイドキャリブレーション」機能はユーザーエクスペリエンスを向上させます。バルブの上部にある校正ネジを使用すると、校正プロセスが大幅に簡単になります。

システムの動作中にパラメータを調整できます。言い換えれば、システム動作中にパラメータを調整して、媒体の粘度、分注パターン、分注量の変化に対応できます。

流体供給ユニットは、斬新でユニークな回転可能な設計を特徴としており、コンパクトなディスペンスバルブが多方向のディスペンスタスクを完璧に処理できるようにします。このシステムは、さまざまな限られたスペースに迅速かつシームレスに統合されます。

ユーザーはさまざまなノズルとタペットを自由に構成できます。タペットは作業を停止することなくワークステーションで直接交換できるため、使いやすさが保証され、ダウンタイムが効果的に最小限に抑えられます。

液体リザーバーには統合されたノズル加熱ブロックが搭載されており、安定した加熱温度を維持しながらスペースを節約します。正確な温度と圧力制御により、供給ユニット内の媒体が完全になくなるまで、塗布結果の一貫性が高く維持されます。

推奨メディア

MDS 3280 シリーズの多用途ディスペンス システムは、最先端のマイクロ ディスペンス技術を利用して極めて高い精度を実現しており、高粘度から超高粘度までの範囲のメディアに特に適しています。このシステムは、次のような幅広い流体に適しています。

●SMT接着剤

●導電性接着剤

●導電性銀エポキシ

●はんだペースト

●フラックス

●シリコン

●LED蛍光体

●アンダーフィル

● Hot-melt adhesive

応用例

マイクロディスペンス技術は次の分野に応用できます。

● 自動化

● エレクトロニクス

● 機械工学

● カーエレクトロニクス

●医療用

●医薬品

● 情報技術

● 家電製品

さまざまな形状や表面材質の基板への塗布に適しています。
