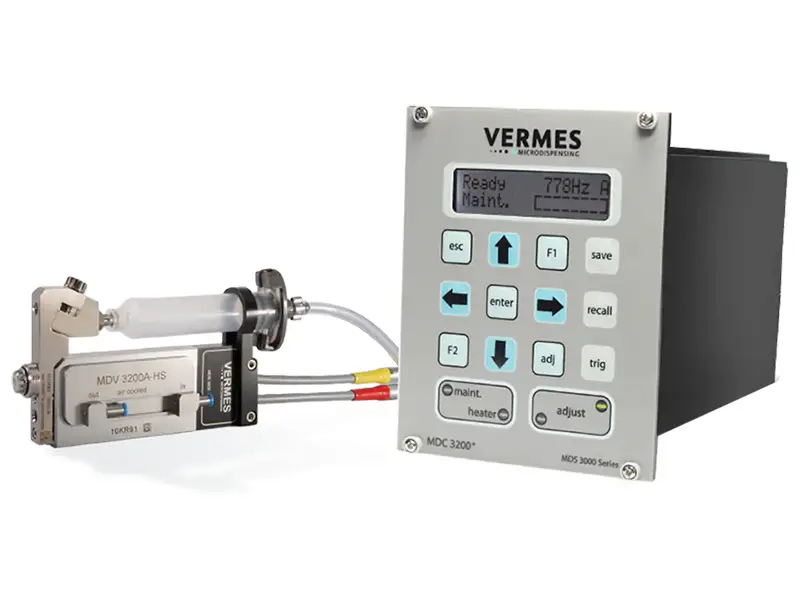

MDS 3200 シリーズ マイクロディスペンシング システム

動作原理

すべての MDS ディスペンス バルブには、コントローラによって駆動される最新世代のピエゾ アクチュエータが搭載されています。各パルスで、ピエゾ アクチュエータがタペットの動きを駆動し、それによってノズル オリフィスが開閉します。タペットは精密レバー システムを介してピエゾ モジュールに接続されており、ピエゾによって生成された運動エネルギーを塗布媒体に伝達し、圧力下でノズルから吐出されます。ピエゾの超高速かつ正確な垂直方向の動きのおかげで、1 秒あたり数百もの正確で再現可能なドットを吐出できます。低粘度から中粘度の流体用に設計されたシステムとは異なり、MDS 3200+ バルブは非動作期間中も開いたままになります (通常開いた設計)。

●中粘度から高粘度の媒体を扱う工業用途に適しています。

●ピエゾ技術による高精度塗布

● 生産実績のある設計

●幅広い用途に適しています。

● コンパクトなスペースへのシームレスな統合

●実証済みの耐久性と品質

● ユーザーのコストを効果的に削減します

このシステムは、人間の髪の毛の直径よりも小さい (150 ミクロン未満) ドットを、優れた一貫性、精度、再現性で噴射できます。超高い塗布頻度により、生産性の向上とコストの削減に役立ちます。

主な利点

高速: タペットリフトが最大になると、バルブのスイッチング周波数が 3,000 Hz を超えることがあります (特定の用途と塗布媒体によって異なります)。最大 1000 Hz の周波数での連続動作が可能です。

多用途: パラメータは自由に調整でき、流体の特性に基づいて塗布構成をカスタマイズできます。電子コントローラーにより、遅延のないリアルタイムのパラメーター変更が可能になります。このシステムは、低粘度から中粘度の液体にも適しています (特にタペットを頻繁に交換する必要がある場合、または最小限の吐出量が必要な場合)。

正確さ: 幅広い粘度範囲にわたって液体を噴射でき、正確で再現性のあるドットを実現します。空洞や溝内などの凹凸のある表面でも使用できます。

強力: 精密な機械設計により、最新世代の圧電ドライブの動きを運動エネルギーに変換し、最大 1000 bar の圧力で高粘度の流体を噴射できます。

柔軟性: MDS 3200+ は、さまざまなアプリケーションのニーズを満たすためにカスタマイズされた構成を可能にするモジュラー設計を特徴としています。流体特性やドットサイズに合わせて選べるノズルユニットを豊富に揃えています。最適な塗布結果を達成するために、ユーザーはさまざまな形状のタペットから選択できます。さらに、幅広い流体との互換性を確保するために、さまざまな材料で作られたコンポーネントが利用可能です。

推奨流体

MDS 3200+ 多用途ディスペンス システムは、中粘度から高粘度の液体に適しています。このシステムは、次のような幅広い流体に適しています。

●SMT接着剤

●導電性接着剤

●導電性銀エポキシ

●はんだペースト

●フラックス

●シリコン

●LED蛍光体

●アンダーフィル

●ホットメルト接着剤

応用例

このマイクロディスペンスシステムは以下の分野で使用できます。

● 自動化

● エレクトロニクス

● 機械工学

● カーエレクトロニクス

●医療用

●医薬品

● 情報技術

● 家電製品
