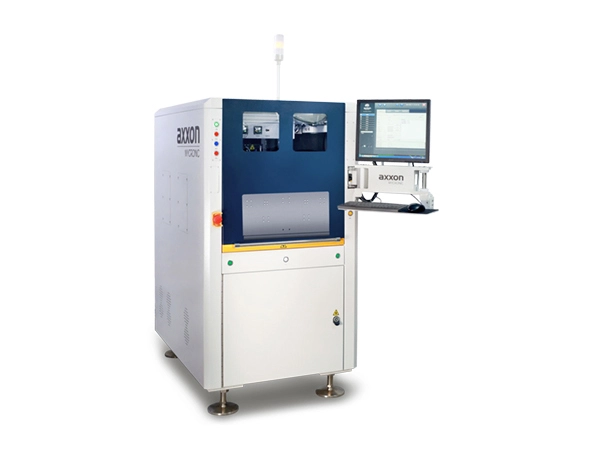

Ai400T

Ai400T ディスペンスシステムの動作中、製品の位置決めとディスペンスのタスクは、並行して動作する 2 つの異なるステーションに分離されるため、効率が向上します。

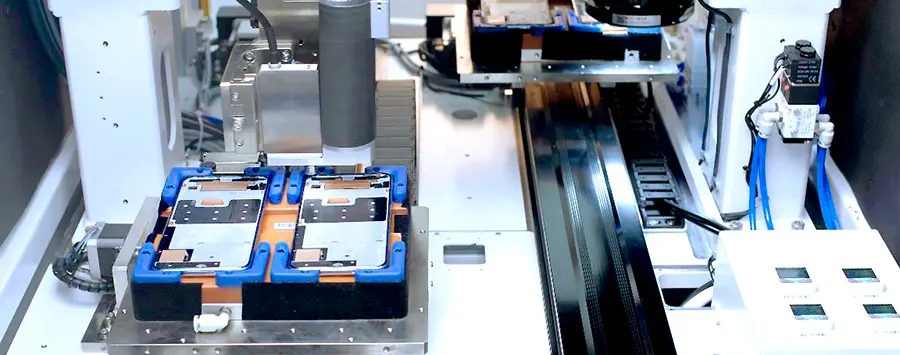

製品が機械に供給されると、まず識別ステーションに移動して視覚的な位置決めを行います。これには、基準マークの認識や製品の位置や変形を判断するための直線および円弧のエッジの検出が含まれます。その後、分注ステーションに進み、識別ステーションで計画された経路に基づいて分注操作が実行されます。

お問い合わせを送信

製品説明

プロセスの特徴

高性能かつ低コスト。デュアル Y 軸並列動作による高効率。認識されたワークステーションに従って計画されたパスに基づいて塗布を実行する、強力なビジョンポジショニングシステム。

仕様

仕様	Ai400T
電力要件	AC230V、11A、50Hz、2.5KW
空気圧要件	90psi (6バール)
寸法	800×1150×1500mm（幅×奥行き×高さ）
重さ	650kg
調剤エリア	W x D = 490 x 210mm (特別な構成なし)
最大。基板サイズ	幅×奥行き＝210×210mm
基板の厚さ	<40mm
位置決め精度	±30μm@3σ(X、Y)、±10μm@3σ(Z)
再現性	±15μm@3σ(X、Y)、±5μm@3σ(Z)
最高速度	600mm/s(X、Y)
最大加速度	0.6g(X、Y)
X/Y/Z軸駆動システム	高精度ボールネジと閉ループ制御を備えた AC サーボモーター
光源の種類	組み合わせ光源
