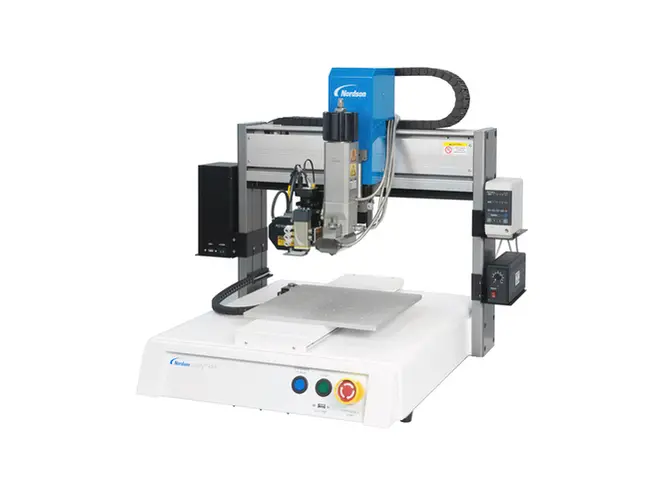

プロフェッショナルな UNITY Motion™ ソフトウェアと統合されたビジョン機能により、Unity 4 軸システムのセットアップとプログラミングが簡単になります。 U 軸回転中の X と Y の同時移動により、360° 回転面に沿ったあらゆる角度で塗布するための正確なプログラミング ポイントが提供されます。
| モデル | ユニティ 4X-HV-U | ユニティ 4XP PLUS-U |
| 軸数 | 4軸 | 4軸 |
| 最大作業領域 (X/Y/Z/U) | 350/400/100 mm ±1080° (13.8/15.7/3.9 インチ) | 350/400/100 mm ±1080° (13.8/15.7/3.9 インチ) |
| ワーク積載量(Y/U) | 7/2kg (15.4/4.4ポンド) | 22/2 kg (48.5/4.4 ポンド) |
| ツールペイロード | 8kg (17.6ポンド) | 8kg (17.6ポンド) |
| 最高速度(XY/Z) | 800/320 mm/秒 (31.4/12.6 インチ/秒) | 500/250 mm/秒 (19.7/9.8 インチ/秒) |
| 最大。速度(U) | 1080°/秒 | 1080°/秒 |
| 単重 | 61kg (134.5ポンド) | 70kg (154.3ポンド) |
| 寸法（幅×奥行き×高さ） | 820x672x867.5 mm (32.2x26.5x34.2 インチ) | 820x672x867.5 mm (32.2x26.5x34.2 インチ) |
| 駆動方式 | 3相マイクロステッピングモーター | アブソリュートセンサーを備えたクローズドループステッピングモーターとドライバーパッケージ |
| 駆動方式(U) | 5相マイクロステッピングモーター | 5相マイクロステッピングモーター |
| メモリ容量 | PCストレージ | PCストレージ |
| データストレージ | PCストレージ | PCストレージ |
| 汎用I/O | 8 入力/8 出力 (16/6 オプション) | 8 入力/8 出力 (16/6 オプション) |
| 駆動方式 | PTPとCP | PTPとCP |
| 電源 | 自動切替、AC100～240V、380W | 自動切替、AC100～240V、380W |
| 補間 | 4軸（3次元空間） | 4軸（3次元空間） |
| 再現性 | ±0.02 mm (0.0008 インチ) | ±0.01 mm (0.0004 インチ) |
| 動作温度 | 10 ～ 40°C (50 ～ 104°F) | 10 ～ 40°C (50 ～ 104°F) |
| 閉ループモーターシステム | 利用不可 | 付属 |
| 先端検出システム | オプション | 付属 |
| 高精度ビジョン | 付属 | 付属 |
| レーザー高さ検出 | 利用不可 | オプション |
